У рамках співпраці Українського Центру Сталевого Будівництва, команди SmartArt.Space та NZEB Hub Київського національного університету будівництва та архітектури компанія Rauta реалізувала проект навчального стенду, який демонструє конструкцію енергоефективних будівель із сендвіч-панелей.
Стенд встановлений в у спеціалізованій аудиторії з енергозбереження NZEB Hub КНУБА, де навчаються студенти будівельного та архітектурного факультетів, а також проводяться курси підготовки енергоаудиторів.
Стенд демонструє повнорозмірну будівельну конструкцію зі сендвіч-панелей, змонтованої на каркас із оцинкованих ЛСТК-профілів. Сталеві конструкції виготовлені із високоміцної сталі марки S350 з оцинкуванням Zn ≥ 275 г/м2, а елементи каркасу стикуються за допомогою болтових з'єднань.
Технологія забезпечення герметичності стінової та покрівельної конструкцій базується на сендвіч-панелях Ruukki підвищеної енергоефективності з товщиною шару теплоізоляції - 200 мм та ущільнювальних елементах у місцях примикань. Максимальна герметичність досягається завдяки конструкції покрівлі з двох сендвіч-панелей Ruukki (SP2E 200 E-PIR Energy + SP2C 120/80 E-PIR) з повітряним прошарком між ними.
Серцевина сендвіч-панелей виготовлена із екологічно чистої самозагасаючої пінополіізоціануратної піни (PIR). Коефіцієнт теплопровідності PIR-наповнювача сендвіч-панелей Design = 0,022 Вт/мК, а коефіцієнт теплопередачі U = 0,11 Вт/м2К. Це забезпечує надзвичайно високий опір теплопередачі стіни R = 9,25 (м2 К)/Вт і покрівлі R = 13,05 (м2 К)/Вт. Пропонуємо переглянути особливості технології герметичності нижче:

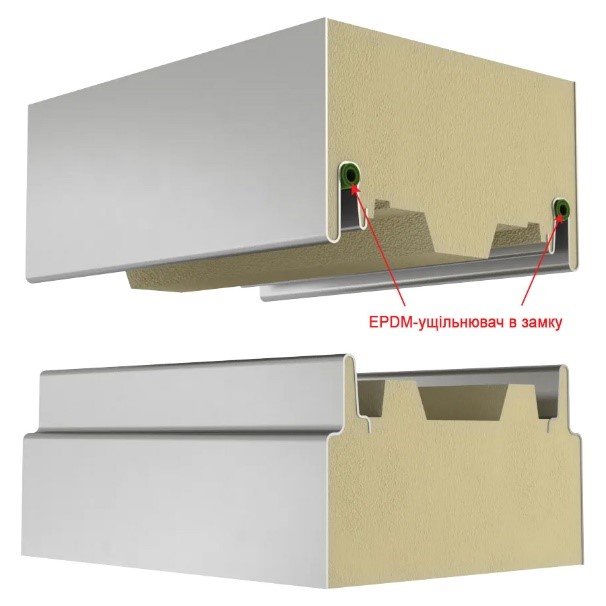

Стінові сендвіч-панелі Ruukki SP2E 200 E-PIR Energy мають складну конфігурацію замка з подвійним EPDM-ущільнювачем заводського встановлення, що додатково підвищує їх теплотехнічні характеристики.

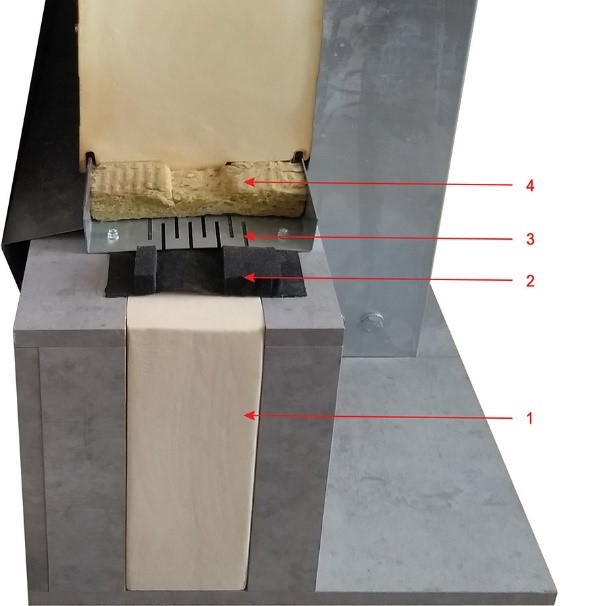

Конструкція цокольного вузла:
1 – PIR-утеплювач у бетонному цоколі
2 – Ущільнювальна термострічка цоколю зі спіненого поліетилену
3 – Стартовий термо U-профіль
4 – Ущільнювач з мінеральної вати

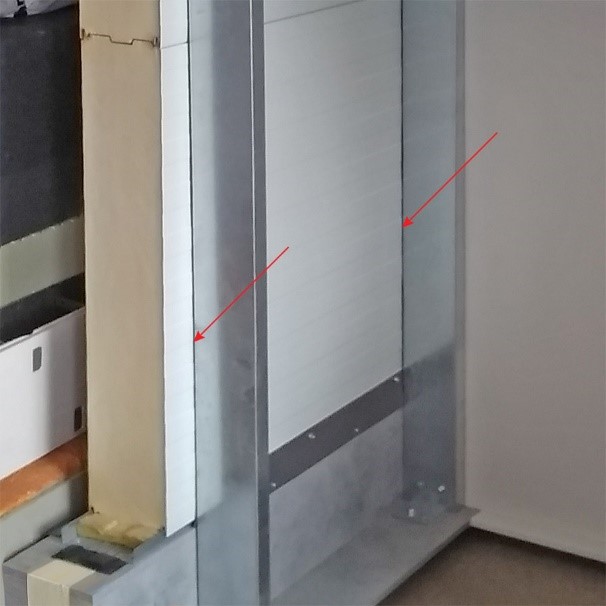

У місцях кріплення сендвіч-панелей до несних колон проклеюється ущільнювальна термострічка.

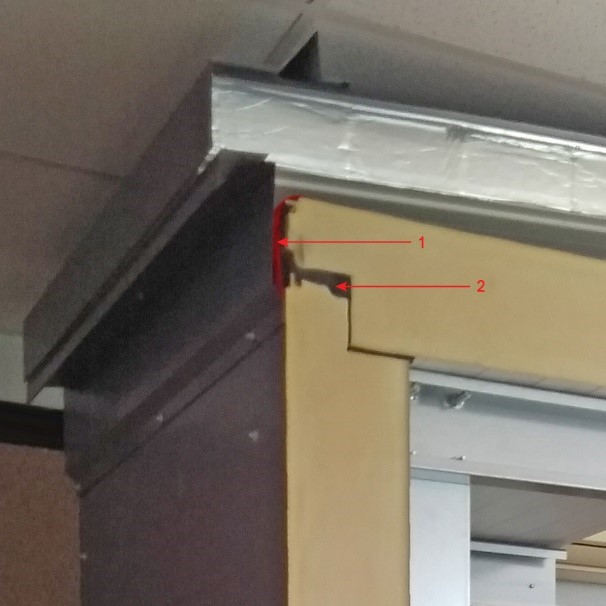

Для підвищення герметичності у місцях стику стінових та дахових панелей встановлюється 1 – вітробар’єрна плівка та 2 – ущільнювальна термострічка.
Щиро дякуємо компанії Rauta за новий стенд у спеціалізованій аудиторії з енергозбереження, NZEB Hub.
Попереду ще багато цікавого!
Завітайте до нас, щоб відвідати нашу оновлену спеціалізовану аудиторію.
Щиро Ваші,
команда SmartArt.Space
